Decoder & Encoder

1. DECODER
Dalam suatu sistem digital instruksi-instruksi maupun bilangan-bilangan dikirim dengan deretan pulsa atau tingkatan-tingkatan biner. Misalnya jika kita menyediakan karakter 4 bit untuk pengiriman instruksi maka jumlah instruksi berbeda yang dapat dibuat adalah 24=16. Informasi ini diberi kode atau sandi biner. Dipihak lain seringkali timbul kebutuhan akan suatu saklar multi posisi yang dapat dioperasikan sesuai dengan kode tersebut. Dengan kata lain untuk masing-masing dari 16 saluran hanya 1 saluran yang dieksitasi pada setiap saat. Proses untuk identifikasi suatu kode tertentu ini disebut pendekodean atau Decoding. Sistem BCD (Binary Code Decimal) menterjemahkan Bilangan–bilangan decimal dengan menggantikan setipa digit decimal menjadi 4 bit biner. Mengingat 4 digit biner dapat dibuat 16 kombinasi, maka 10 diantaranya dapat digunakan untuk menyatakan digit decimal 0 sampai 9. Dengan ini kita memiliki pilihan kode BCD yang luas. Salah satu pilihan yang disebut kode 8421. Sebagai contoh, bilangan decimal 264 memerlukan 3 gugus yang masing-masing terdiri dari 4 bit biner yang berturut-turut dari kiri (MSB) ke kanan (LSB) sebagai berikut: 0010 0110 0100 (BCD).
Pendekode (decoder) BCD ke decimal umpamakan kita ingin mendekode suatu instruksi BCD yang diungkapkan oleh suatu digit decimal 5. Opeasi ini dapat dilaksanakan dengan suatu gerbang AND 4 masukan yang dieksitasi oleh 4 bit BCD.

Jenis - jenis Rangkaian Decoder

1. BCD to & 7segment Decoder

Kombinasi masukan biner dari jalan masukan akan diterjemahkan oleh decoder, sehingga akan membentuk kombinasi nyala LED peraga (7 segment LED), yang sesuai kombinasi masukan biner tersebut. Sebagai contoh, Jika masukan biner DCBA = 0001, maka decoder akan memilih jalur keluaran mana yang akan diaktifkan. Dalam hal ini saluran b dan c diaktifkan sehingga lampu LED b dan C menyala dan menandakan angka

2. Decoder BCD ke decimal
Keluarannya dihubungkan dengan tabung indikator angka. Sehingga kombinasi angka biner akan menghidupkan lampu indikator angka yang sesuai. Sebagai contoh D = C = B = 0 , A= 1, akan menghidupkan lampu indikator angka 1. Lampu indikator yang menyala akan sesuai dengan angka biner dalam jalan masuk.

2. ENCODER
Suatu decoder atau pendekode adalah system yang menerima kata M bit akan menetapkan keadaan 1 pada salah satu (dan hanya satu) dari 2m saluran keluaran yang tersedia. Dengan kata lain fungsi suatu decoder adalah mengidentifikasi atau mengenali suatu kode terntu. Proses kebalikannya disebut pengkodean (encoding). Suatu pengkode atau encoder memiliki sejumlah masukan, dan pada saat tertemtu hanya salah satu dari masukan-masukan itu yang berada pada keluaran 1 dan sebagai akibatnya suatu kode N bit akan dihasilkan sesuai dengan masukan khusus yang dieksitasi. Upamanya kita ingin menyalurkan suatu kode biner untuk setiap penekanan tombol pada key board alpha numeric (suatu mesin tik atau tele type). Pada key board tersebut terdapat 26 huruf kecil, 10 angka dan sekitar 22 huruf khusus, sehingga kode yang diperlukan kurang lebih bejumlah 84. syarat ini bisa dipenuhi dengan jumlah bit minimum sebanyak 7 (27=128). Kini misalkan bahwa key board tersebut diubah sehingga setiap saat suatu tombol ditekan, sakelar yag bersangkutan akan menutup. Dan dengan demikian menghubungkan suatu catu daya 5 volt (bersesuaian dengan keadaan1) dengan saluran masuk tertentu.

Baca Selengkapnya...

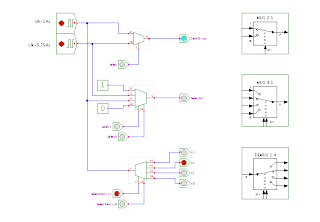

MULTIPLEXER

Multiplexer merupakan rangkaian logika yang berfungsi memilih data yang ada pada inputnya untuk disalurkan ke outptnya dengan bantuan sinyal pemilih atau selector.Istilah multiplexer sering di kemukakan dalam bentuk MUX.
Jumlah input multiplexer adalah 2n (n= 1,2,3,…) dengan n merupakan jumlah bit sinyal pemilih

Sehingga :

MUX 2 Ke 1 dengan 1 bit sinyal pemilih

MUX 3 ke 1 dengan 1 bit sinyal pemilih

MUX 4 ke 1 dengan 1 bit sinyal pemilih

Baca Selengkapnya...

Gerbang Boolean

Harga peubah (variable) logika,pada dasarnya hanya 2 yaitu benar (true) atau salah (false). Simbol 1 di pakai untuk menyatakan benar dan 0 untuk salah. Logika penyangkalan dapat di tuliskan sebagai :
1 = 0 dan 0 = 1 atau 1’ = 0 dan 0’ = 1

Gerbang elektronik yang berfungsi menindakan ini di sebut inferter
Z = A atau Z = A’

Hukum Idempoten : X + X = X X . X = X

Hukum Involusi : X’ = X

Hukum Komulatif : XY = YX
X + Y = Y + X

Hukum Assosiatif : (XY)Z = X(YZ) = XYZ
(X+Y) + Z = X + (Y+Z) = X +Y

Hukum distrtibutif : X (Y+Z) = XY + XY
X + YZ = (X+Y) (X+Y)

Penyederhanaan Fungsi Boolean

Baca Selengkapnya...

Gerbang Logika

Gerbang logika atau sering juga disebut gerbang logika boolean merupakan
sebuah sistem pemrosesan dasar yang dapat memproses input-input yang berupa bilangan biner menjadi sebuah output yang berkondisi
yang akhirnya digunakan untuk proses selanjutnya.
Gerbang logika dapat mengkondisikan input-input yang masuk kemudian menjadikannya sebuah output yang sesuai dengan apa yang ditentukan olehnya.
Jadi sebenarnya, gerbang logika inilah yang melakukan pemrosesan terhadap segala sesuatu yang masuk dan keluar ke dan dari komputer
Maka dari itu, sebenarnya sebuah perangkat komputer merupakan sebentuk kumpulan gerbang-gerbang digital yang bekerja memproses sesuatu input, menjadi output yang diinginkan.

macam-macam gerbang logika itu sendiri adalah :

1.Gerbang NOT
Gerbang NOT sering disebut juga dengan istilah inverter atau pembalik. Logika dari gerbang ini adalah membalik apa yang di-input ke dalamnya. Biasanya input-nya hanya terdiri dari satu kaki saja. Ketika input yang masuk adalah 1, maka hasil output-nya adalah 0. Jika input yang masuk adalah 0, maka hasil output-nya adalah 1. Banyak sekali penerapan gerbang NOT ini pada rangkaian digital, meskipun fungsinya sangat sederhana.

2.Gerbang AND
Gerbang AND memiliki karakteristik logika di mana jika input yang masuk adalah bernilai 0, maka hasil outputnya pasti akan bernilai 0. Jika kedua input diberi nilai 1, maka hasil output akan bernilai 1 pula. Logika gerbang AND bisa diumpamakan sebagai sebuah rangkaian dengan dua buah saklar yang disusun secara seri. Jika salah satunya memutuskan hubungan rangkaian, maka hasil yang dikeluarkan dari rangkaian tersebut adalah 0. Tidak peduli saklar manapun yang diputuskan maka hasil akhirnya adalah 0. Ketika kedua buah saklar terhubung dengan rangkaian bersamaan, maka hasil akhirnya barulah bernilai 1.

3.Gerbang OR
Gerbang OR digambarkan sebagai Gerbang Penjumlah. Gerbang OR berbeda dengan gerbang NOT yang hanya memiliki satu input, gerbang ini memiliki paling sedikit 2 jalur input. Artinya inputnya bisa lebih dari dua, misalnya empat atau delapan. Yang jelas adalah semua gerbang logika selalu mempunyai hanya satu output. Gerbang OR dapat dikatakan memiliki karakteristik “memihak 1”, di mana karakteristik logikanya akan selalu mengeluarkan hasil output bernilai 1 apabila ada satu saja input yang bernilai 1. Jadi gerbang logika ini tidak peduli berapa nilai input pada kedua sisinya, asalkan salah satunya atau kedua-duanya bernilai 1, maka outputnya pasti juga akan bernilai 1. Logika gerbang OR ini dapat diumpamakan sebagai sebuah rangkaian dengan dua buah saklar yang terpasang secara paralel.
Apabila salah satu saklar memutuskan hubungan (bernilai 0), maka output-nya tetaplah bernilai 1 karena input yang lain tidak akan terputus hubungannya dengan output. Apabila kedua input bernilai 0, maka output barulah benar-benar terputus atau bernilai 0. Jika keduanya bernilai 1, maka output juga akan bernilai 1.

trus ada lagi pengembangannya, yaitu :

4.Gerbang NAND
Gerbang logika NAND merupakan modifikasi yang dilakukan pada gerbang AND dengan menambahkan gerbang NOT didalam prosesnya. Maka itu, mengapa gerbang ini dinamai NAND atau NOTAND. Logika NAND benar-benar merupakan kebalikan dari apa yang dihasilkan oleh gerbang AND. Di dalam gerbang logika NAND, jika salah satu input atau keduanya bernilai 0 maka hasil output-nya adalah 1. Jika kedua input bernilai 1 maka hasil output-nya adalah 0.

5.Gerbang NOR
Gerbang NOR atau NOT-OR juga merupakan kebalikan dari gerbang logika OR. Semua input atau salah satu input bernilai 1, maka output-nya akan bernilai 0. Jika kedua input bernilai 0, maka output-nya akan bernilai 1

6.Gerbang XOR
Gerbang XOR merupakan singkatan dari kata Exclusive-OR. Sesuai dengan namanya, gerbang logika ini merupakan versi modifikasi dari gerbang OR. Jika pada gerbang OR Anda akan mendapatkan hasil output yang serba 1 jika salah satu input atau keduanya bernilai 1, tidak demikian dengan XOR. Gerbang logika ini hanya akan mengeluarkan hasil output bernilai 1 jika hanya salah satu input saja yang bernilai 1. Maksudnya jika kedua input bernilai 1, maka hasil output-nya tetaplah 0.
Jadi dengan demikian, logika XOR tidak akan membiarkan kedua input bernilai sama. Jika sama, maka hasil output-nya adalah 0.

7.Gerbang XNOR
Gerbang XNOR atau Exclusive NOR ini mungkin tidak terlalu sering terdengar, namun aplikasinya cukup lumayan penting juga. Gerbang logika XNOR memiliki kerja ebalikan dari XOR. Jika pada gerbang logika XNOR terdapat dua input yang sama, maka gerbang XNOR akan mengeluarkan hasil output bernilai 1. Namun jika salah satunya saja yang berbeda, maka nilai output pastilah bernilai 0.

itu dia gerbang logika yang masih ada dan dikembangkan karena kebutuhan manusia, mungkin akan terdapat macam2 selanjutnya jika memang di butuhkan.

Baca Selengkapnya...

Konversi Bilangan

Komputer adalah alat elektronika yang sangat populer, tahukah kalian bahwa komputer dalam menjalankan tugasnya hanya memproses angka 0 dan 1 saja, alias bilangan biner. nah sekarang bagaimana cara mengkonversi dari bilangan biner ke decimal atau sebaliknya

seperti kita telah singgung di atas bahwa bilangan biner hanya terdiri dari 2 digit angka saja jadi untuk melakukan konversi dari decimal ke biner cukup di bagi oleh angka 2 hingga bilangan tersebut habis, cara pembagiannya kita menggunakan konsep dari interger atau membulatkan hasil bagi tersebut. syarat 1: apaila pembagian nya pas atau tak menghasilkan 0.5 dibelakang angka utama, maka bilangan biner kita tulis 1, dan 0.5 jangan ditulis karena sudah kita ganti dengan angka 1. syarat 2: jika pembagiannya pas maka tulis 0. untuk lebih jelas saya kasih contoh:

konversi 128 menjadi angka biner:
ingant bagi oleh 2
128 / 2 = 64 ==> 0
64 / 2 = 32 ==> 0
32 / 2 = 16 ==> 0
16 / 2 = 8 ==> 0
8 / 2 = 4 ==> 0
4 / 2 = 2 ==> 0
1 / 2 = 0.5 ==> 1

Dalam dunia IT khususnya komputer kita sering menemukan huruf atau angka dengan format FF87B atau FFFFF, itu merupakan bilangan hexadesimal. bilangan hexadesimal terdiri dari 18 digit / angka, berbeda dengan bilangan desimal yang angkanya dari 0-9, bilangan hexadesimal 0-9 plus huruf A-F. angka bilangan hexadesimal 0-1-2-3-4-5-6-7-8-9-A-B-C-D-E-F.

Untuk konversi dari bilangan desimal ke hexadesimal itu dengan mengambil mod dari pembagian bilangan desimal dengan 16. contoh: Konversi bilangan desimal 260 ke dalam bentuk hexadesimal.
260 dibagi 16 = 16 sisa 4
16 dibagi 16 = 1 sisa 0
1 dibagi 16= 0 sisa 1

jadi bilangan hexadesimalnya adalah 104.

Baca Selengkapnya...

Cara Instalasi Windows XP

Windows XP adalah suatu sistem pengoperasian (operating system) yang paling banyak dipakai sampai saat ini karena selain kemudahan dalam pemakaiannya Windows XP digunakan sebagai standarisasi pembelajaran yang di pakai oleh sekolahan-sekolahan dan perguruan tinggi pada umumnya.

Untuk melakukan penginstalan windows xp diperlukan ketelitian dan kesabaran dalam prosesnya karena memerlukan waktu yang lumayan lama.

Ada beberapa jenis windows xp diantaranya windows xp professional, Home Edition, Media Center Edition, Tablet PC Edition, Starter Edition, Professional x64 Edition, Professional 64-bit Edition For Itanium.

berikut langkah-langkah yang mudah dan lengkap cara menginstal windows xp :

1. Siapkan CD WINDOWS XP

2. Siapkan CD DRIVER MOTHERBOARD

3. Atur bios terlebih dahulu agar prioritas bootingnya dimulai dari CD(DVD)-ROM, caranya:

a. Masuk ke BIOS dengan menekan tombol Del, atau F1, atau juga F2.
Pilih menu Advanced Settings, kemudian carilah ‘Boot Priority’ atau yang sejenis.

b. ubah pengaturanya, agar CDROM jadi urutan yang pertama kemungkinan pilihan ini ada 2 jenis

* menu ‘First boot priority’, ‘Second boot priority’ dll: Aturlah ‘First boot priority’ ke ‘CDROM’ dengan menekan tombol PgDn/Pgup (Page Down/Up) atau +/-.
Atur juga ‘Second boot priority’nya ke HDD0/HDD1.
* Jika menunya ‘Boot priority’: atur ke ‘CDROM, C, A’ atau ‘CDROM, A,

C. dengan menekan tombol PgDn/Up.

Cara paling mudah instal windows xp
(lengkap dengan gambar):

gak usah di utak-atik biosnya. biarin aja bios diload masukin CD WINDOWSnya, lalu Restart komputer, trus tekan-tekan F8 atau F10 atau F11 (boleh dicoba satu-satu) nanti bakal muncul opsi boot selection. pilih aja yg ada 'bau' cd-nya. trus enter. selesai deh...ga pake repot-repot...

4. Tunggu beberapa saat sampai muncul tulisan "press any key to boot from CD" seperti tampilan Seperti gambar di bawah ini



5. Tekan ENTER atau sembarang tombol, lalu proses instalasi akan mengecek hardware komputer anda, kemudian akan muncul tulisan "windows setup" seperti gambar dibawah ini



6. lalu file-file di dalam cd akan di load ke dalam komputer, kemudian akan muncul tampilan "welcome to setup" seperti gambar dibawah ini



7. Tekan "ENTER" untuk menginstal windows xp, "R" untuk repair system windows yang sebelumnya pernah terinstal, "F3" untuk keluar dari proses instalasi, lalu akan muncul (End User Licese Aggrement) seperti gambar di bawah ini



8. Tekan "F8" kemudian proses instalasi akan mencari dan membaca partisi hardisk anda, kemudian akan muncul semua partisi hardisk anda, seperti gambar di bawah ini



9. Tekan "ENTER" untuk langsung menginstal windows, "C" untuk membuat partisi hardisk anda, kapasitas partisi sesuai dengan kebutuhan anda, dalam satuan MB, selanjutnya jika anda membuat partisi dengan menekan tombol "C", maka akan muncul gambar seperti di bawah ini



10. Kemudian tuliskan kapasitas partisi yang ingin anda buat, seperti terlihat pada gambar diatas, sebagai contoh, misalkan kapasitas hardisk anda 40 GB, lalu anda ingin membagi dua, maka tuliskan 20000,jangan 20, karna partisi satuannya MB, tentunya anda mengerti kan...?? cat" 1GB = 1000 MB

11. Kenudian tekan "ENTER" maka akan muncul gambar seperti dibawah ini



12. kemudian pilih "format the partition using the NTFS file system (Quick)" atau "format the partition using the NTFS file system (Quick)" lalu tekan "ENTER" maka akan muncul layar sepert gambar di bawah ini



13. Kemudian arahkan pointer pada posisi "unpartitioned space", lalu tekan "C" maka akan muncul gambar seperti gambar sebelumnya, dalam hal ini layar yang akan muncul seperti gambar sebelumnya menunjukan sisa partisi yang telah anda bagi, jika anda cuma membagi 2 partisi saja maka langsung tekan "ENTER" tapi jika anda ingin mempartisi lagi sisa hardisknya maka tinggal di bagi lagi aj, seperti langkah-langkah sebelumnya, mengertikan maksud saya....??
setelah selesai partisi ketika anda menekan "ENTER" seperti yang di jelaskan di atas, maka akan muncul gambar sperti gambar diatas, setelah itu arahkan poiter di posisi C: partition1 [New Raw], tapi biasanya sudah berada di posisi tersebut, maka anda tinggal menekan "ENTER" saja untuk proses instalasi windows, kemudian akan muncul proses format seperti gambar di bawah ini



14. Setelah selesai format, kemudian windows akan ,menyalin file untuk proses instalasi, seperti gambar di bawah ini



15. Setelah proses penyalinan selesai, secara otomatis komputer akan melakukan restart seperti gambar di bawah ini, dalam hal ini untuk mempercepat proses restart, anda bisa langsung menekan "ENTER"



16. Setelah itu akan muncul loading windows seperti gambar di bawah ini



17. selanjutnya proses instalasi windows di mulai 1..2..3...GOoooo muncul layar seperti gambar di bawah ini



18. selanjutnya tinggal menunggu, sambil ngopi jg bisa, biar lebih terinspirasi, eitssss, tp jangan kemana mana dulu, karna selanjutnya akan muncul layar seperti gambar di bawah ini



19. Langsung klik "NEXT" aja BOS...!!! lalu mucul lagi bos layar seperti gambar di bawah ini



20. Isi nama dan organisasinya, terserah BOS aja... lalu tekan "NEXT" kemudian akan muncul layar seperti gambar di bawah ini



21. Masukan serial nombernya, jangan sampe salah ya....!!! kemudian tekan "Next" selanjutnya akan muncul layar administrator, isi aja mau dinamain apa komputernya, terserah deeeehhhhh......
kalau mau pake pasword tinggal di isi juga paswordnya, terserah juga mo apa paswordnya.... lalu tekan "Next" maka muncul layar Date and Time Setting seperti gambar di bawah ini




22. Masukan settingan jam dan tanggal, tentukan juga time zone anda, untuk jakarta : pilih GMT+7 Klik "Next" lagi BOS.... setelah proses instalasi windows delanjutkan, seperti gambar di bawah ini



23. Silahkan Menunggu lumayan lama BOS,.... sampai muncul layar seperti gambar di bawah ini



24. Selanjutnya akan muncul layar work group or computer Domain,seperti gambar di bawah ini



25. jika komputer anda terhubung dengan sebuah domain, maka isikan nama domainnya, tapi jika komputer anda stand alone, maka pilih radio button yang paling atas, lalu tekan "Next"

26. Selanjutnya akan muncul display setting, seperti gambar di bawah ini, klik "OK" aja BOS....!!!



27. Kemudian windows akan mendeteksi tampilan optimal dari PC anda, seperti terlihat pada gambar di bawah ini, Klik "OK" aj BOS...!!!



28. Proses instalasi hampir selesai BOS..... selanjutnya akan muncul loading jendela windows seperti gambar di bawah ini



29. Selanjutnya anda akan dibawa masuk ke dalam windows untuk pertama kalinya seperti terlihat pada gambar di bawah ini, tekan "Next" aj BOS..



30. Selanjutnya akan muncul layar "Help Protect Your PC", seperti gambar di bawah ini, kemudian pilih "Not Right Now" lalu tekan "Next"



31. Kemudian komputer akan mengecek koneksi ke internet, seprti terlihat pada gambar di bawah ini, pilih "Yes" lalu tekan "Next"



32. Kemudian akan muncul pilihan aktivasi windows, seperti gambar di bawah ini, lalu tekan "Next"



33. Setelah itu akan muncul tampilan seperti gambar di bawah ini yang menunjukan pilihan untuk menambah pengguna komputer, Anda bisa memasukkan beberapa pengguna yang akan mengakses komputer Anda, Namun jika satu akun sudah cukup, atau Anda menginstall komputer untuk dipakai bergantian, cukup masukkan satu user kemudian klik "Next"

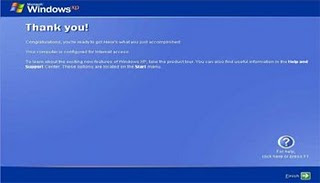

34. Proses instalasi windows selesai, kemudian akan muncul layar seperti gambar di bawah ini, klik "finish", maka proses instalasi selesai.....



35. Selesailah sudah semua.... kemudian perlahan masuk ke windowsnya seperti telihat pada gambar di bawah ini




36. Kemudian tinggal menginstal CD Driver Motherboad, dan perangkat pendukung lainnya....

Demikianlah langkah-langkah dan cara install windows xp lengkap berikut gambarnya..

Selamat Mencoba.

"Semoga Bermanfaat"
